Palaist O2-2 osciloskopu 4ch
Code: 2598Product detailed description

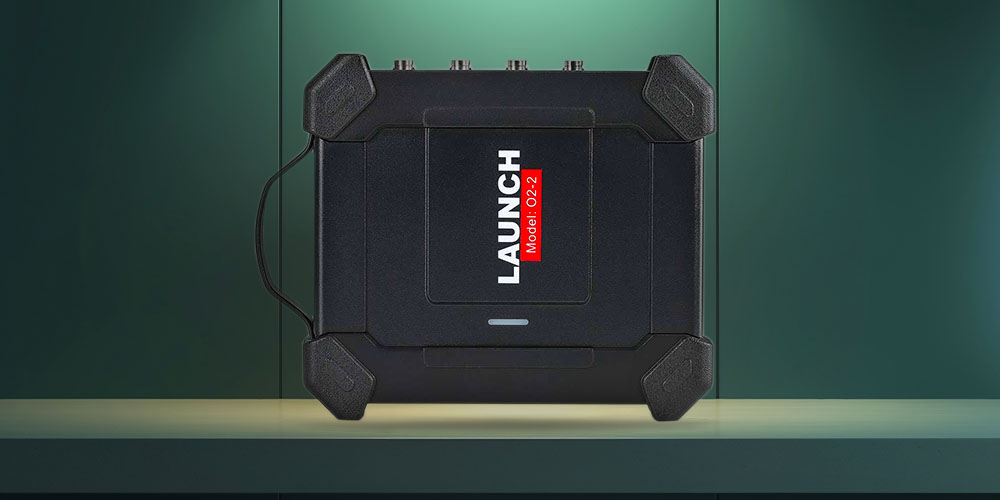

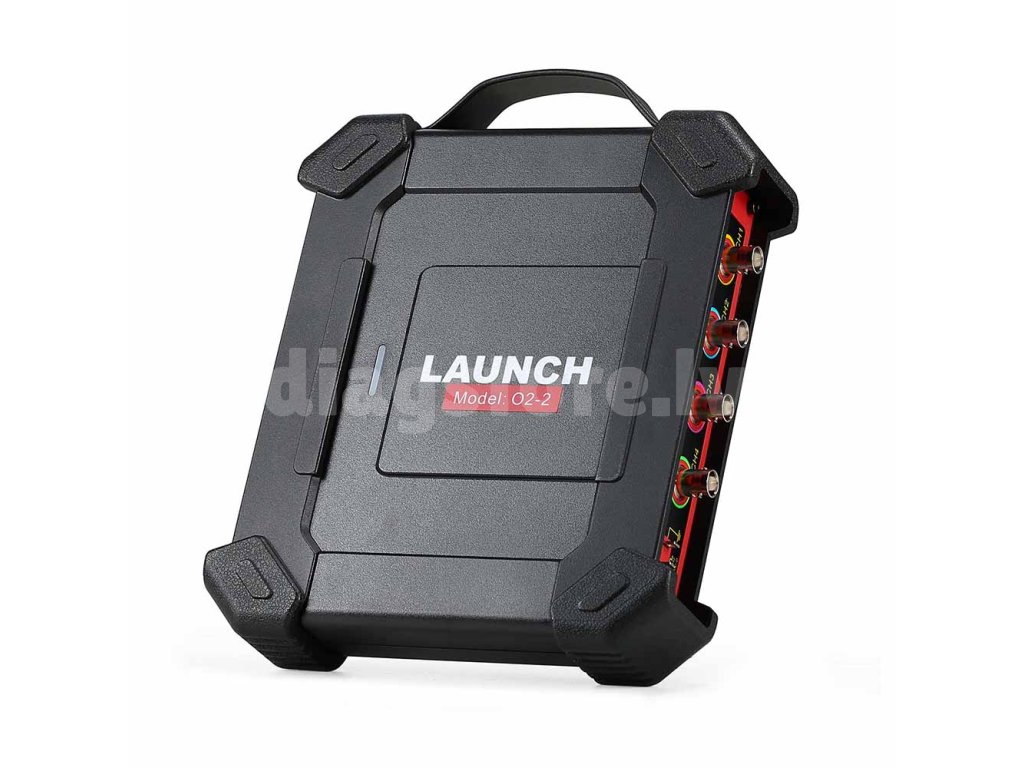

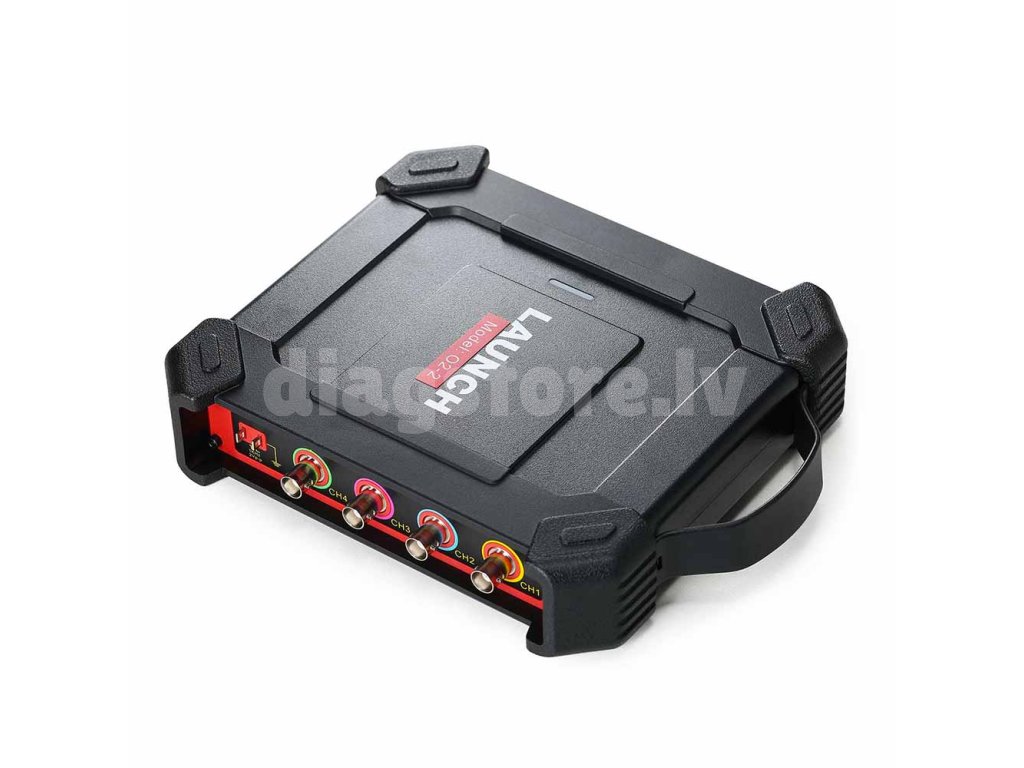

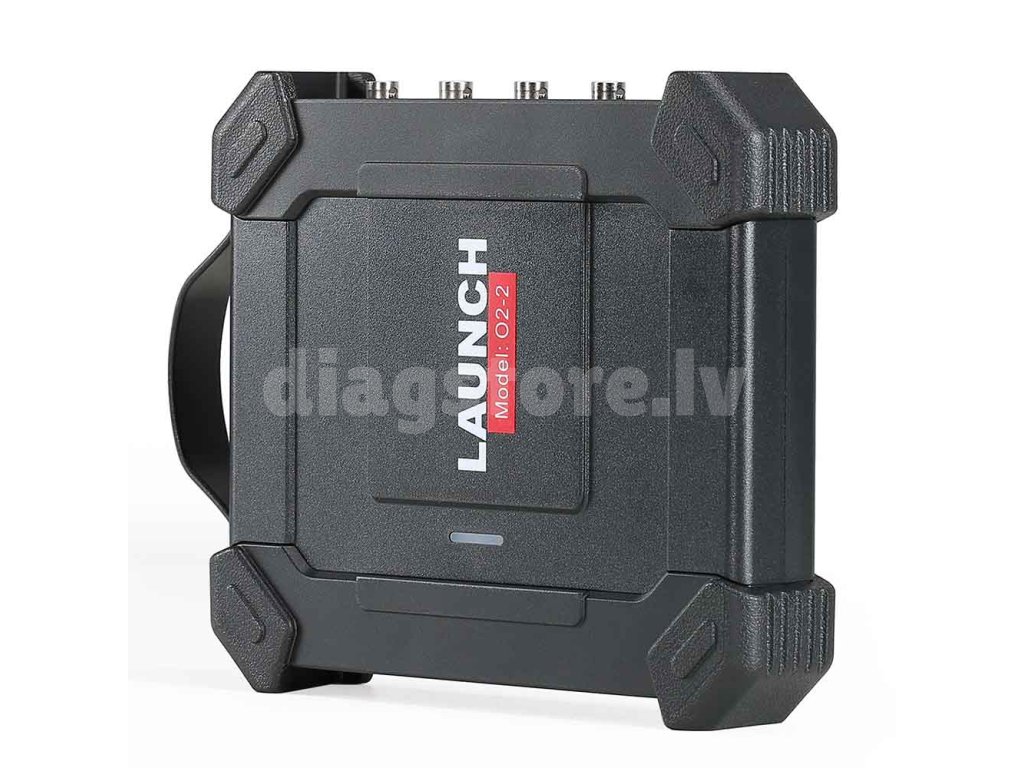

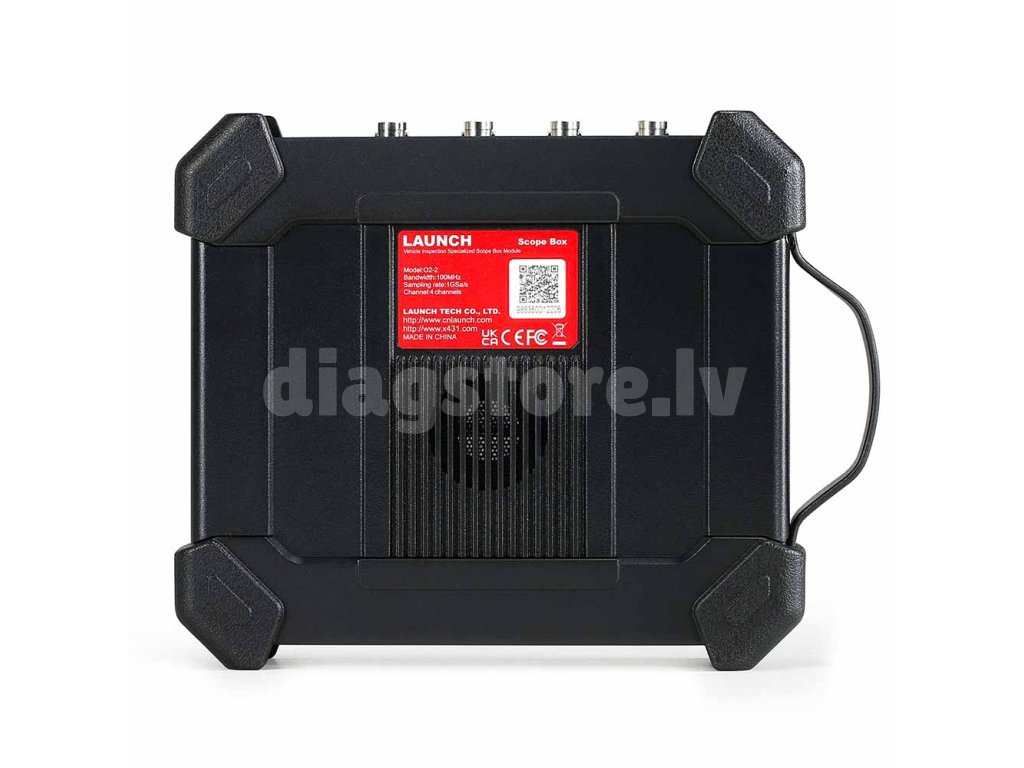

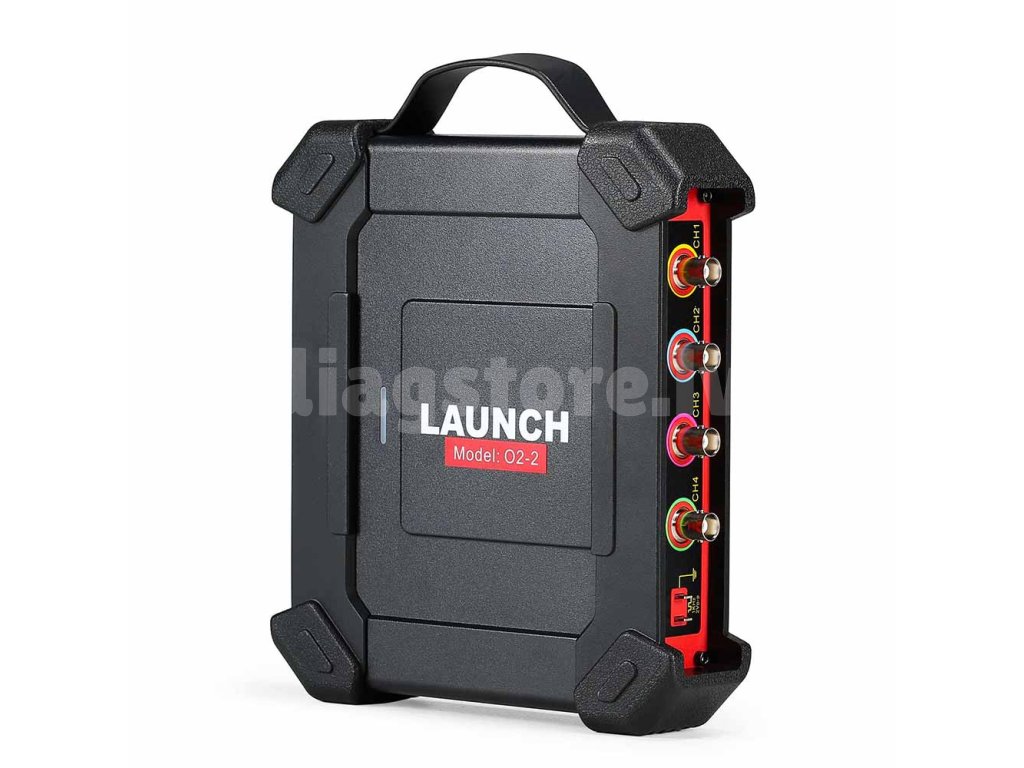

Launch O2-2 Scope Box ir universāls un viegli lietojams papildmodulis, kas var atklāt augsta līmeņa defektus dažādos elektriskos komponentos, piemēram, sensoros, akturatoros un ķēdēs. Integrējoties ar X-431 sērijas skenēšanas rīkiem, izmantojot O2-2 lietojumprogrammu, tas ļauj darbnīcai un tehniķim paplašināt skenēšanas rīka funkcionalitāti.
Saderīgs ar daudziem Launch diagnostikas rīkiem, piemēram, X431 PAD VII, PRO 5, APEX, V+, IMMO Elite, IMMO Plus, DYNO, PROS V5.0, PROS ELITE.
Galvenie O2-2 tālskata kastes priekšrocības
- Veicina ierakstīt un atskaņot augstas izšķirtspējas viļņu formas datus turpmākai analīzei
- Izvēles viļņu formas attēlošanas ātruma izvēle ātrai analīzei
- Izstrādātu viļņu formas signālu bibliotēka, iebūvēta atmiņa
- Testēto signālu reģistrēšana un glabāšana vēlākai analīzei un problēmu novēršanai
- Visu diagrammas signālu automātiska pielāgošana visos 4 kanālos
- Katra kanāla atsevišķs zemējums, lai līdz minimumam samazinātu testa signālu kropļojumus
- Augstas kvalitātes BNC savienotāji
- Komplekts adapteru komplekts aizdedzes sistēmām, sensoriem, savienotājiem un citiem piederumiem
- Vairāki automobiļu testi ietver shēmas, sensorus, izpildmehānismus, aizdedzes testus un daudz ko citu
- Pieeja 23 automātisko mērījumu režīmiem, kas tiek parādīti vienā ekrānā, lai tos varētu viegli pārslēgt
- Izmantojiet tālummaiņas/ tālummaiņas funkciju, lai pārskatītu precīzu informāciju
- Pielāgojami personīgie sistēmas iestatījumi, kurus var saglabāt kā konfigurācijas failus, lai tos varētu apskatīt
- Atkārto viļņu formas matemātiskās operācijas, piemēram, saskaitīšanu, atņemšanu, reizināšanu un FFT funkciju augsta līmeņa viļņu formas analīzei
Parametri
| Kanāli | 4 |
| Bandwith | 100MHz |
| Att>Att>Att>Att> | ≤3,5ns |
| Maksimālais paraugu ņemšanas ātrums | 1Gbps |
| Ieejas pretestība | 1MΩ±1,5% |
| Glabāšanas dziļums | 10M |
| Izlases bitu skaits | 8 bitu |
| Vertikālā precizitāte | 3% |
| Vertikālā pārnesumkārba | 5mV~10V |
| Inverta | Atbalsts |
| Savienots kanāls | līdzstrāvas, maiņstrāvas, maiņstrāvas |
| Bāzes laika pārnesums | 1ns-1ks |
| Tīkla bāzes precizitāte | 20ppm |
| Atlases ņemšanas režīms | Normāls |
| CANBus dekodēšana | CAN, LIN |
| Trigger Type | Edge, impulsa platums |
| Trigger Mode | Normāls, Automātisks un Single SEQ |
| Trigera savienojums | DC, Trokšņa noraidīšana |
| Matērija | Divkāršs viļņuFFT |
| Display | YT, Zoom, Roll |
| Roll režīms | 200ms/div - 1000s/div |
| Automātiskā konfigurācija | Atbalsts |
| Automātiskie mērījumi | 23 |
| Kursorsors | Horizontālais kursors, Vertikālais kursors |
| Powered by | USB ports, DC IN ports |
| Datu pārraides metode | USB |
| Transportlīdzekļa konfigurācijas opcijas | Shēmas, sensori, izpildmehānismi, aizdedze |
| Darbināšanas temperatūra | 0 ℃ - 50 ℃ |
| Piegādes diapazons | USB: 5V/1A</br /> DC: 12V/24V |
| Saderība | Viena lietotne var būt saderīga ar vairāku planšetdatoru izšķirtspēju |
| Multi-touch gesti | Patbalsta 2 punktu pieskārienu, viļņu formu var palielināt vai samazināt vertikāli vai horizontāli |
| Firmaparatūras atjaunināšana | Tiešsaistes atjaunināšanas atbalsts |
| Trigger | Izmantojams normāli parastā Launch gaidīšanas laikā. |
| Demo funkcija | Tiek |
| Dalītais ekrāns | Tiek |
| Samplēšanas ātrums | Viens kanāls 1G/s, 2 kanāli 500M/s, vairāki kanāli 250M/s |
| Sākuma laiks | aptuveni 16 s |
| Elektropatēriņš | aptuveni 7,5 W |

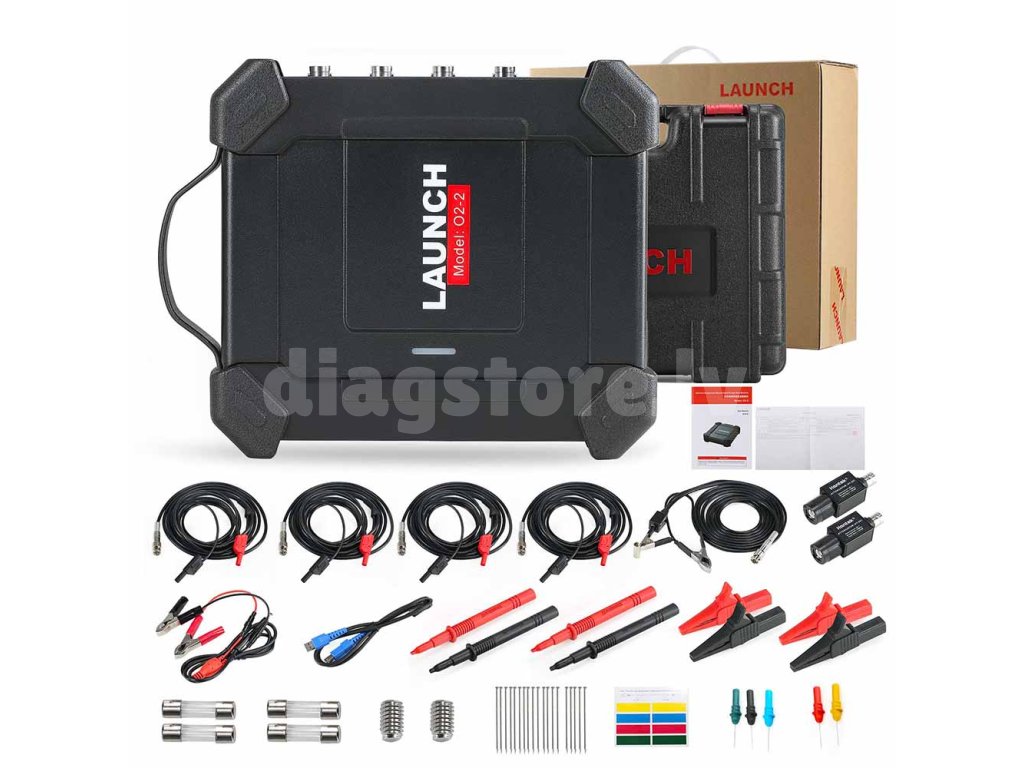

Paketes saturs
- Izlaišanas O2-2 darbības jomas kaste
- HT 30 testa līnijas (4 gab.)
- HT25 sekundārā aizdedzes uztveršanas līnija
- baterijas skavas kabelis
- USB kabelis
- HT201 atenuators (2 gab.)
- pierīces adatām (20 gab.)
- multimēra zondes (2 pāri)
- krokodilu skavas (2 pāri)
- krāsotas 4 sieviešu zondes (5 gab.)
- clipper drošinātāji 5x20mm (4 gab.)
- skrūvju galviņas (2 gab.)
- lietotāja rokasgrāmata
