Launch S2-2 sensora kārbas

Product detailed description

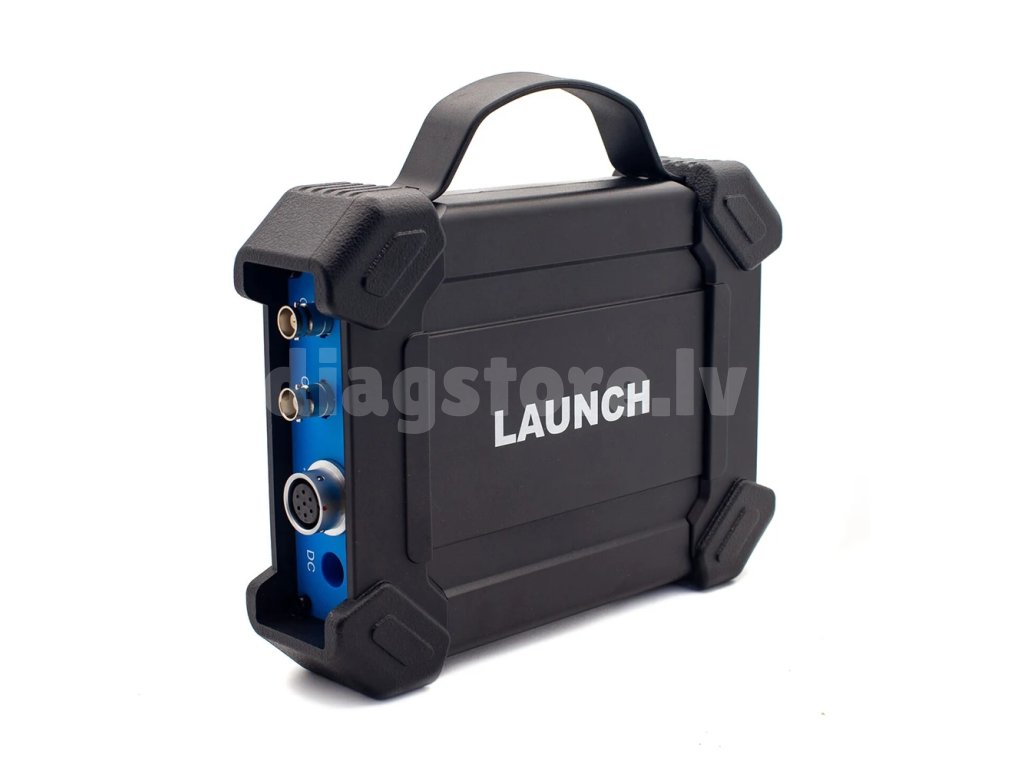

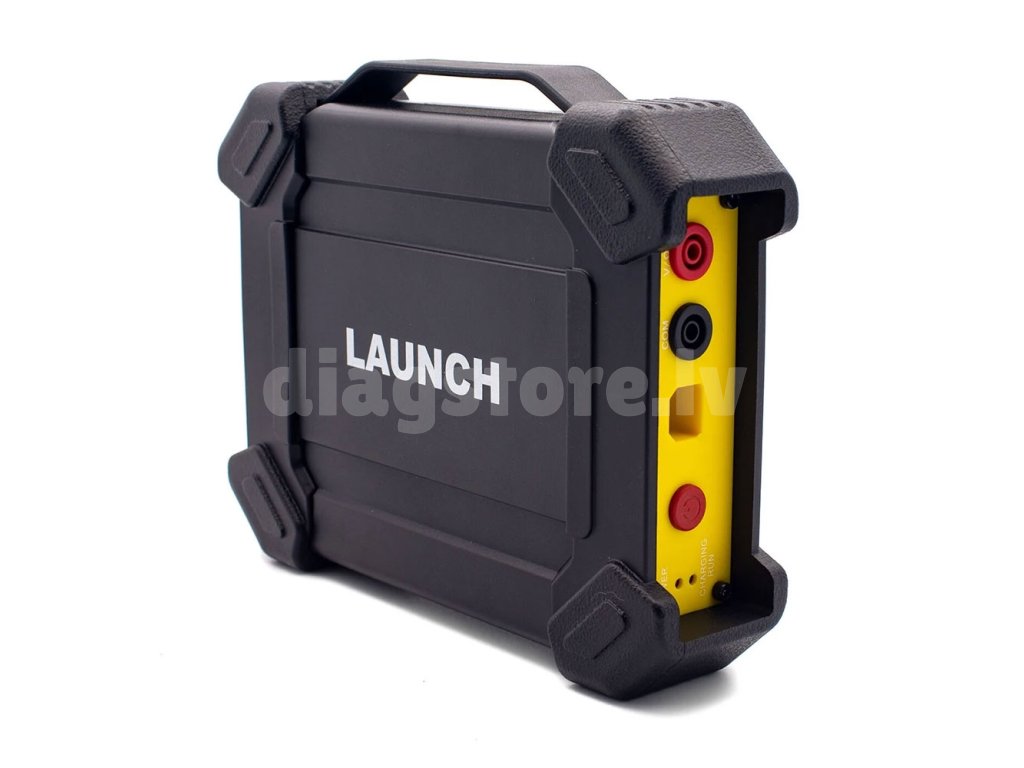

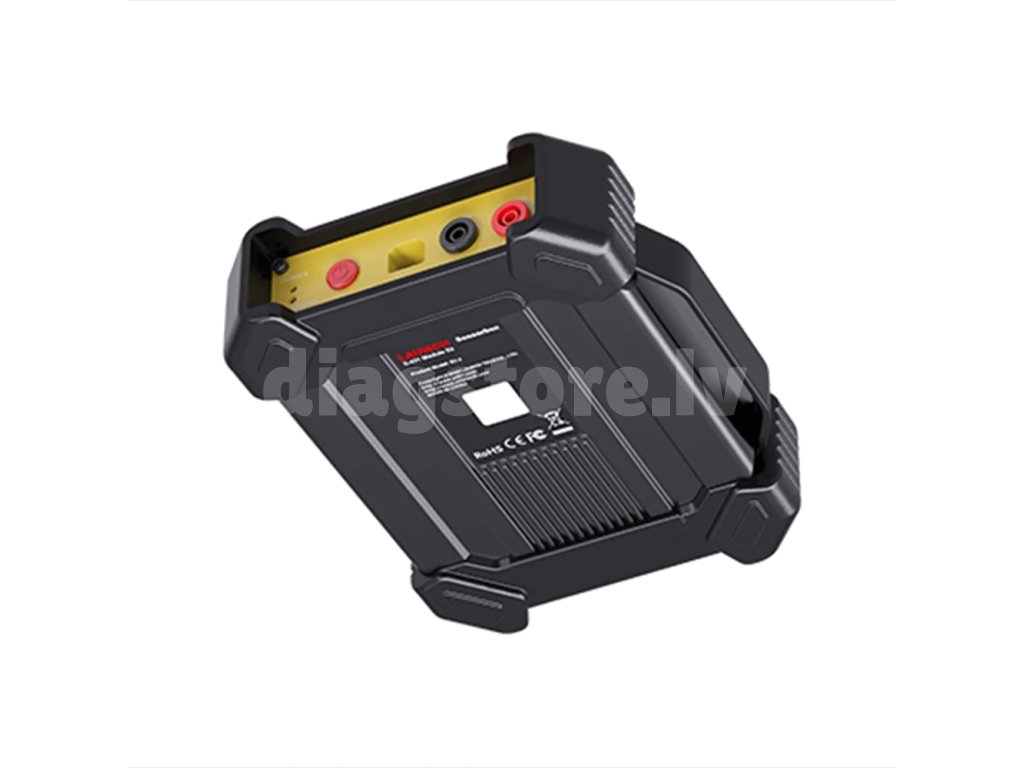

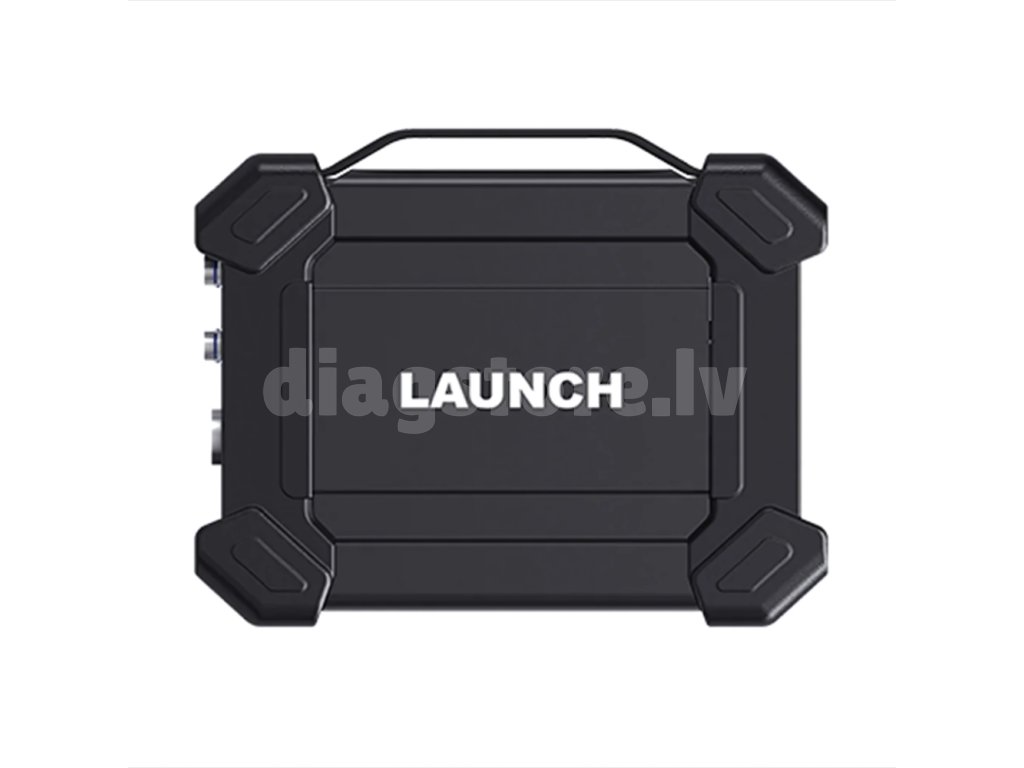

Launch S2-2 Sensor Box ir modulis, kas īpaši izstrādāts, lai diagnosticētu, testētu un simulētu lielāko daļu transportlīdzekļa sensoru kļūmju. Ar tā palīdzību lietotāji var viegli un ātri diagnosticēt un simulēt sensoru, lai ātri novērstu vadības bloka kļūmes. Urīce atbalsta arī multimetra funkcijas. Izmantojot šo funkciju, lietotāji var pārbaudīt spriegumu, pretestību un kapacitāti. Moduli nevar izmantot atsevišķi, jāizmanto kopā ar Launch diagnostikas rīkiem, kas ir saderīgi ar šo moduli, piemēram, CRP919X BT, PROS V5.0, DYNO, V+, APEX, V+ Elite, PRO 5, PAD VII.

Galvenie līdzekļi

• Pārbauda, vai darbojas pats ECU
.
• Patbalsta progresa datu manuālu ievadīšanu
.
• Simulē sensoru darba stāvokli bez detaļu nomaiņas
.
• Simulēt dažus īpašus sensoru darba apstākļus bez detaļu nomaiņas
• Var izmantot kā multimetru, lai mērītu pretestību, maiņstrāvas/līdzstrāvas spriegumu, kapacitāti, frekvenci un impulsu signālus utt.
.
• Viens klikšķis, lai ievadītu intuitīvo izvēlni sensors, izpildmehānisms, definēta/izzīmēta viļņu forma, laika viļņu forma, multimetrs, sistēmas iestatījumi
.
• Frekvences mērīšana

Jaustītājs

Instruments ir aprīkots ar funkciju "Sensors", kas paredzēta mērījumiem un laika mērīšanai. To izmanto, lai simulētu automobiļa elektroniskās vadības sistēmas ieejas signālus, un automobiļa dators atbilstoši šiem parametriem pielāgo motora darbības stāvokli.

.

Aktivitātes saite

To izmanto, lai simulētu automobiļa elektroniskās vadības sistēmas izejas vadības signālu, lai novērtētu automobiļa izpildmehānismu darba apstākļus.

Multimetrs

Izmantojot šo funkciju, lietotāji var pārbaudīt spriegumu, pretestību un kapacitāti.

Parametri

• Valodas forma: Var izvēlēties no 9 viļņu formām: sinusoidālais vilnis uz priekšu, sinusoidālais vilnis uz aizmuguri, kvadrātveida vilnis uz priekšu, kvadrātveida vilnis uz aizmuguri, vidējā sprieguma, taisnā līnija, augsta/zema sprieguma taisnā līnija, trīsstūra vilnis un trapecveida vilnis
.
• Frekvence: Iestatiet izvēlētās viļņu formas frekvenci.
• Amplitūda: Iestatiet izvēlētās viļņu formas amplitūdu.
.
• Offset: Iestatiet izvēlētās viļņu formas nobīdi.
.
• Fāze: Izvēlētās viļņu formas fāzes iestatīšana.
.
• Duty cycle: Iestatiet izvēlētās viļņu formas darba ciklu.
.
• Signāla sinhronizācija: Var likt CH1 un CH2 vienlaicīgi pārraidīt signālus.

Manuālā atveidošana

• Kadru skaits: 1-3 (pēc izvēles). Norāda kopējo izejas punktu skaitu
.
• Pavisam parasti viena viļņu forma sastāv no 100 punktiem. Vērtības 1-3 norāda, ka viļņu formas izveidei var izvēlēties 100, 200 vai 300 punktus.
.
• Edit frame: izmanto, lai rediģētu rāmi: Var rediģēt vienu rāmi vai rediģēt visus
.
• Vaļņu forma: Varat atlasīt iepriekš iestatītu viļņu formu un novietot to rokas zīmēšanas apgabalā.
.
• Frekvence: Ja vēlaties attēlot viļņa garumu, varat izmantot Frequency: viena kadra frekvenci (3 kadru izvadei kopējā frekvence ir frekvence/3).
.
• Amplitūda: Izvades viļņu formas amplitūda
.
• Shift: Izvades viļņu formas nobīde
.
• Valodas forma: Šī funkcija tiek izmantota, lai regulētu motora sinhronizācijas viļņu formu (kloķvārpsta + sadales vārpsta)
.

Tehniskie parametri

Sensoru modulis

• Kanālu skaits: 2
• Precīzība: 1
• Amplitūdas diapazons: 1: 0 - 20 V
• Maksimālā izejas strāva: 20 mA
• Paredzētais frekvenču diapazons: 0 - 20 kHz
• Kvadrātveida signāla impulsu frekvence: 0 - 15 kHz
• Kvadrātviļņu signāla darba cikls: 0 - 100 %
• Power: Sensora simulatora izeja/max. strāva 20 mA (izeja tiek barota no akumulatora) - solenoīda piedziņa, aizdedzes spoles/izvades strāva 2A (ārējais barošanas avots)
.
• USB: USB2.0 B tips (ar uzlādes un barošanas/5V funkciju)
.
• Tālsprieguma līdzstrāvas simulācijas atbalsts
• Fiksētas frekvences simulācijas atbalsts
• Patstāv iepriekš noteiktu viļņu formu simulāciju
• Patstāv ar roku zīmētu viļņu formu simulāciju
• Signālu ģeneratora saskarne: 2
• Iekšējā barošanas avota ports: 1
• Solenoīda saskarne: 1
• Multimetra saskarne: 2
• Darbības temperatūra: 1,5 mm
• Darbības temperatūra: 1: 0 °C - 50 °C
• Glabāšanas temperatūra: -30 °C - 70 °C

Multimetrs

• Vienmērstrāvas spriegums: 0 V - 700 V
• Ac spriegums: 0 V - 700 V
• Aizturība: 0,5 V - 0,5 V - 0,5 V - 0,5 V: 0 Ω - 40 MΩ
• Kapacitance: 0 F - 100 µF (maksimālais mērīšanas laiks 30 s)
.
• Diode: 0 V - 1,5 V
• Nepārtrauktības noteikšana: Skaņas zem 30 Ω
.

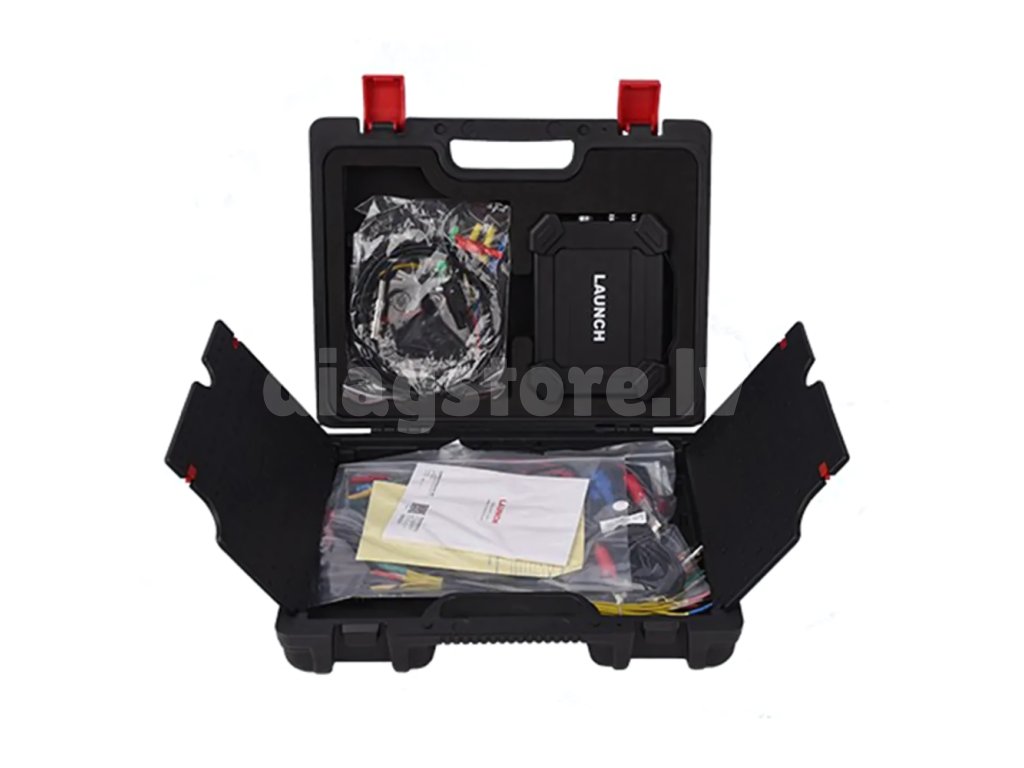

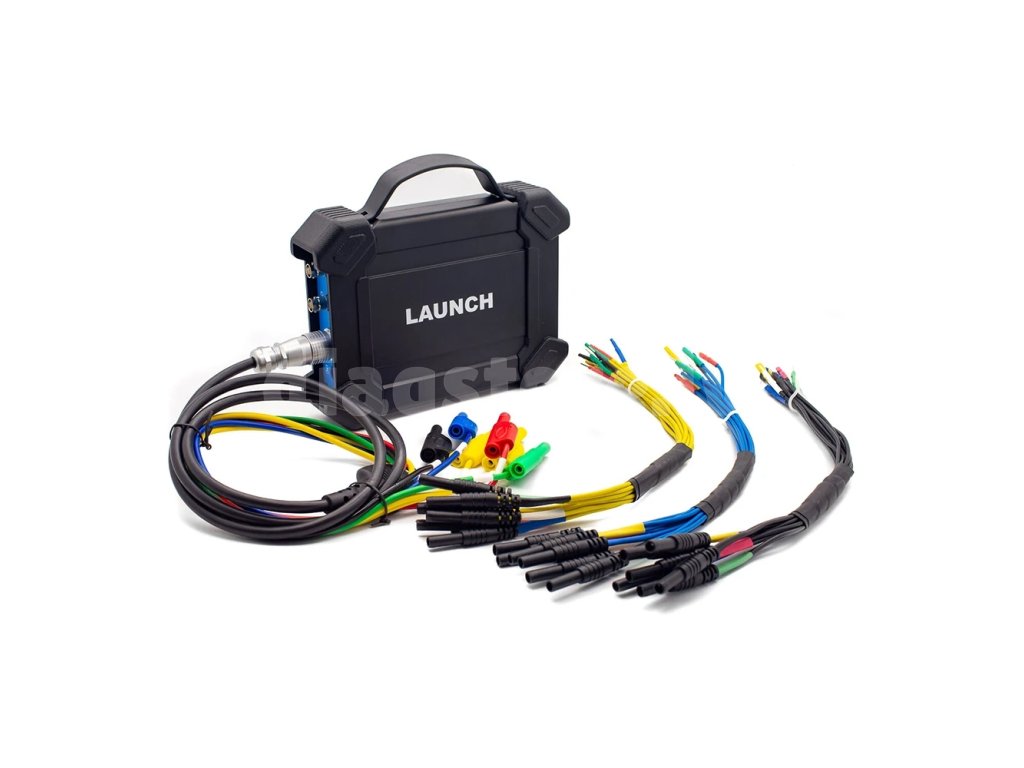

Paketes saturs

• Izlaišana S2-2
• 2x HT30 mērīšanas vadi
• 7-pin interfeisa adaptera kabelis
• kabeli ar akumulatora spailēm
• USB kabelis
• 3x 6 virzienu sadalītāja kabelis
• 2x multimetra testa pildspalva (melna + sarkana)
• uzkabes zondes komplekts
• jaudas adapteris
