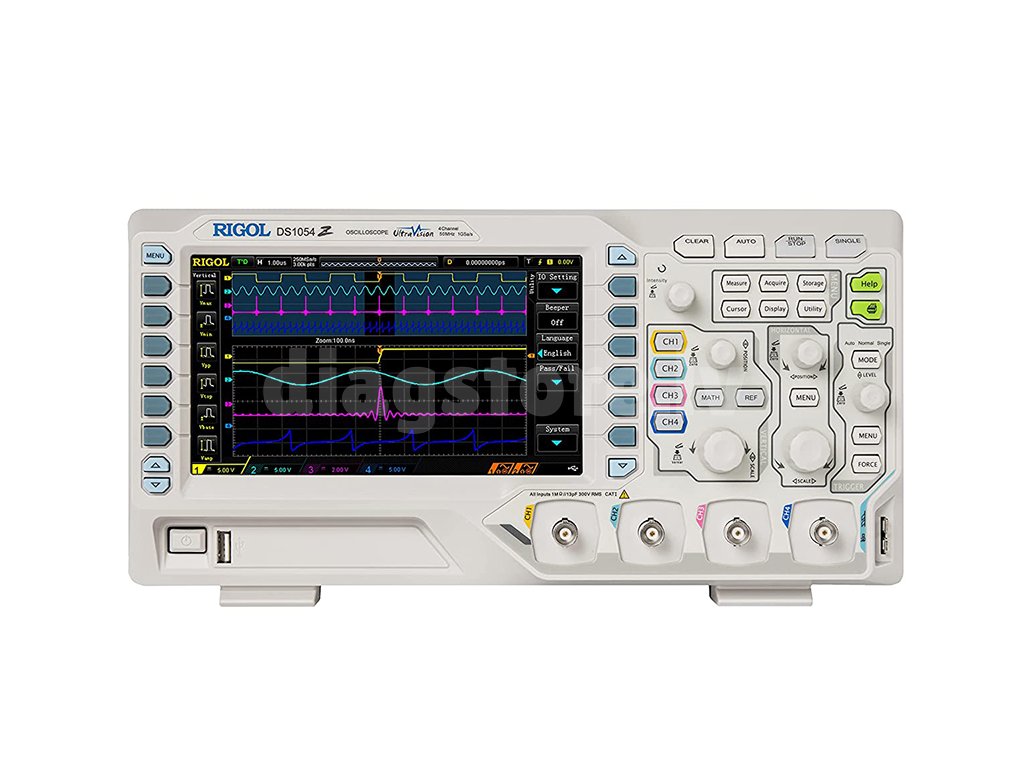

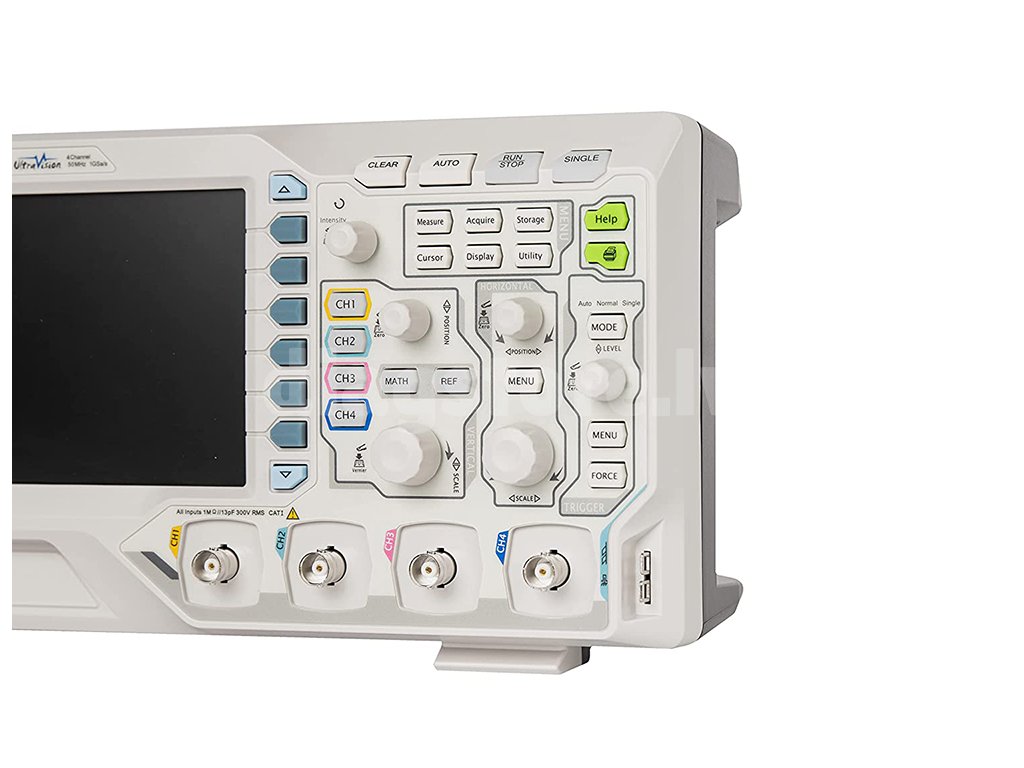

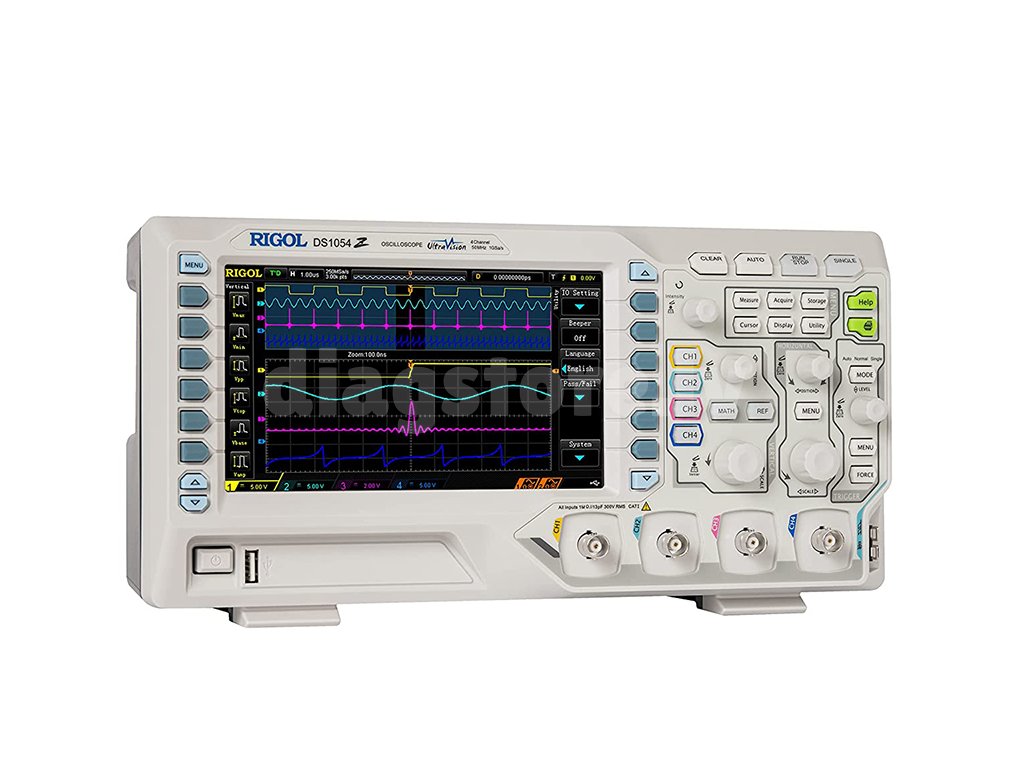

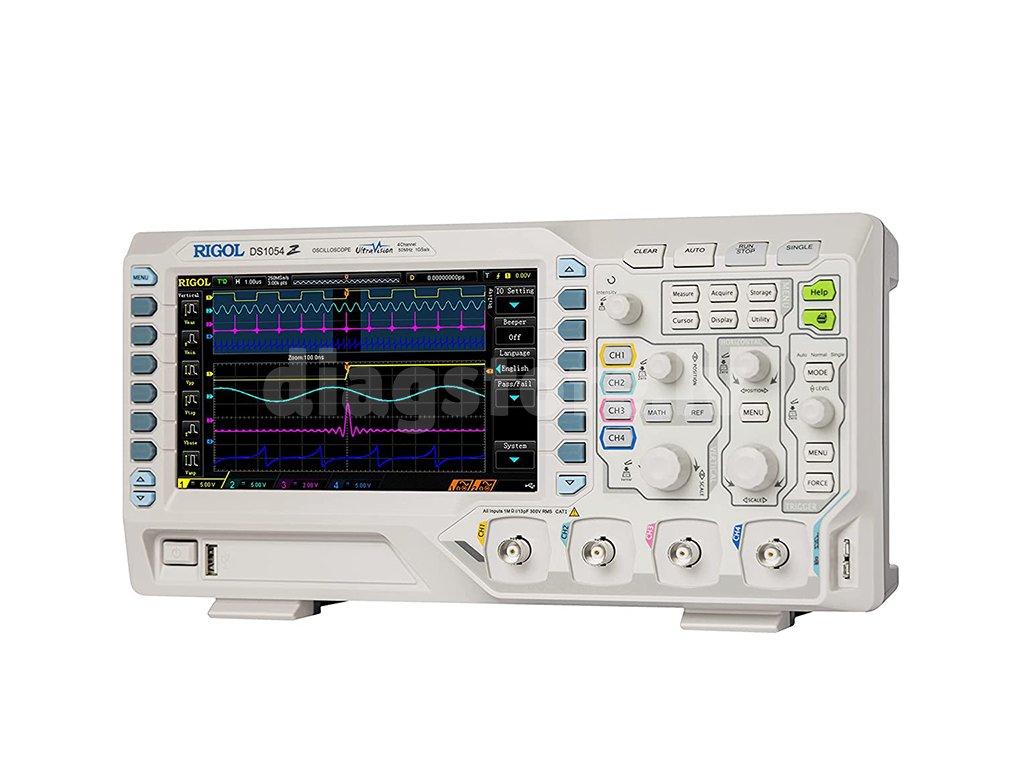

Rigol DS1054Z 4 kanālu osciloskops
Code: 1218Product detailed description
Rigol DS1054Z ir 4 kanālu osciloskops ar paraudzēšanas ātrumu 1GS/s un atmiņu 12 miljoniem punktu. Ar atjaunošanas ātrumu 30000 wfm/s ir iespējams ātri analizēt signālu un atrast visas problēmas, kas var būt signālā. Modeļa caurlaides spēju dala ar aktīvo kanālu skaitu, 250 MS/s (4 aktīvi kanāli), 500 MS/s (2 aktīvi kanāli), .1GS/s (1 aktīvs kanāls). Šīs ierīces atmiņa ir 24Mpts, kas sadalīta starp četriem kanāliem. Urīce ir aprīkota ar USB saskarni datu pārsūtīšanai uz datoru vai atmiņas karti.
<
Ultra Vision tehnoloģija
Ultra vision attēlo pārklājas signālu diapazons atkarībā no intensitātes un nodrošina atmiņas dziļumu līdz 24Mpts detalizētam signālu attēlošanai.
Specifikācijas
| Atmiņa | 24 Mpts (dalīts ar kanālu skaitu) | .
| Samplēšanas ātrums | 250 MS/s (4 aktīvi kanāli) 500 MS/s (2 aktīvi kanāli) 1 GS/s (1 aktīvs kanāls) | .
| Skatīšanās | 7" TFT, 800x480 pikseļi, 160 000 krāsu |
| Ieejas pretestība | 1 MΩ |
| Kanālu skaits | 4 |
| Horizontālā skala (ievads) | 5 ns/div - 50s/div |
| Vertikālais jutīgums (ievads) | 1 mV/div - 10 V/div |
| A/D pārveidotājs | Izšķirtspēja 8 biti |
| Maksimālais spriegums | CAT I 300 Vrms, CAT II 100 Vrms, pārejas pārspriegums 100 Vpk |
| Ramp-up laiks | DS1104Z: 3,5 ns DS1074Z: 5 ns DS1054Z: 7 ns |
| Sondas atbalsts | 0,1x - 1000x |
| Izmērītā trokšņa vērtība | 1 mVpp (pie 100ms, 1mV/div, ieraksta ilgums: 3Mpts) |

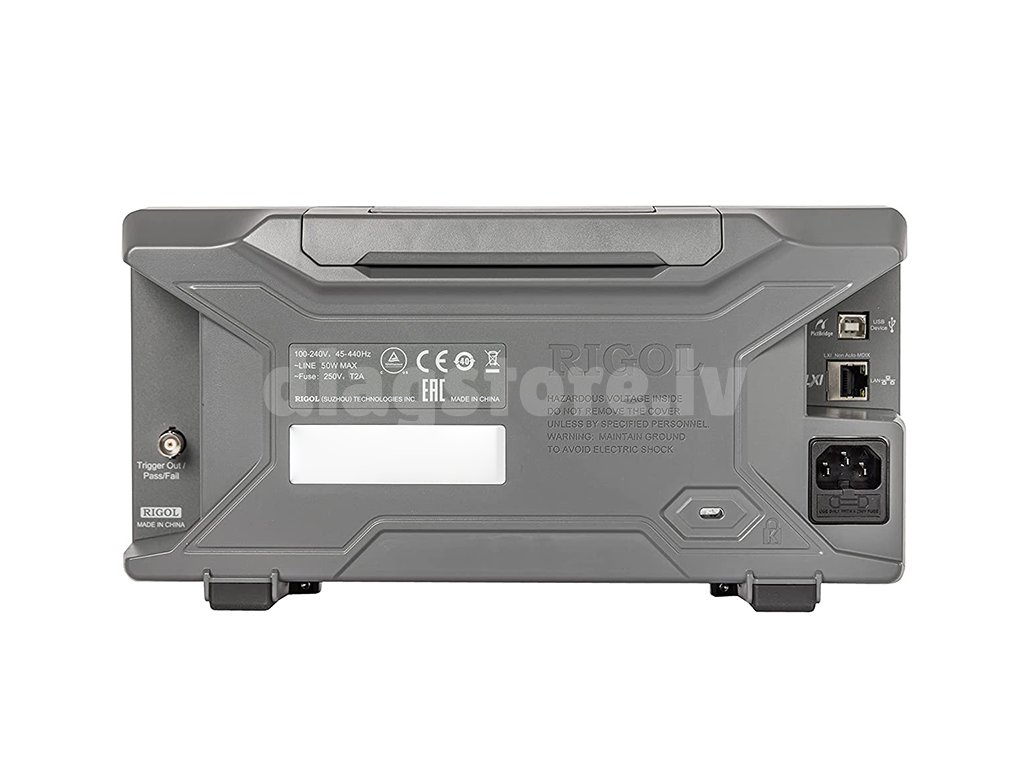

| Savienojums | USB 2.0 A tipa, USB 2.0 B tipa, LAN |
| Svars (bez kastes) | 3,2 kg |
| Izmēri | 313 x 161 x 122 mm |
<
Paketes saturs
- Siglent Rigol DS1054Z osciloskops
- 4 1x/10x pasīvās zondes (150 MHz, tips RP2200)
- USB kabelis
- barošanas kabelis
- rokasgrāmata
Additional parameters
| Category: | Osciloskopi |
|---|---|
| EAN: | 4016139006819 |
