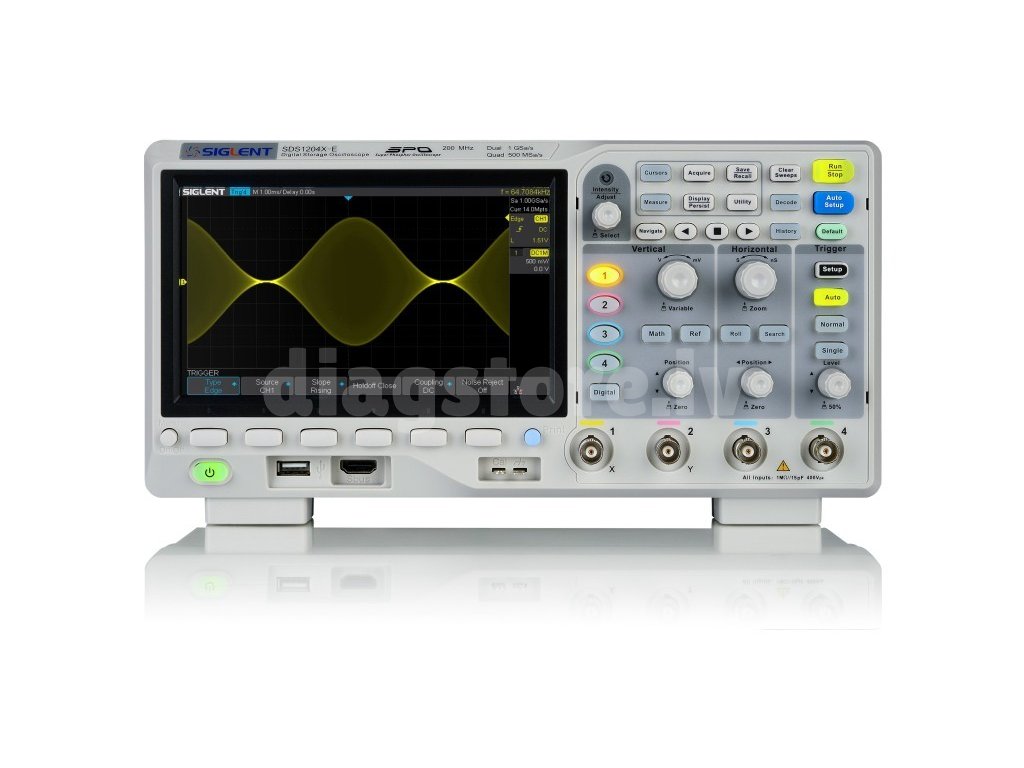

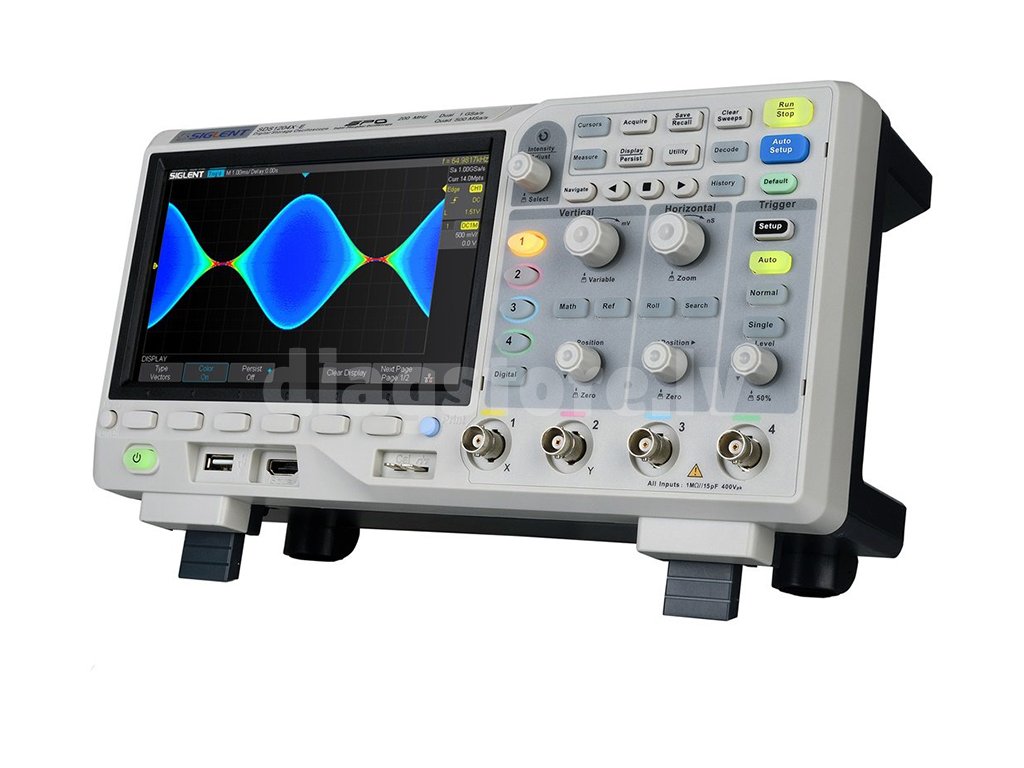

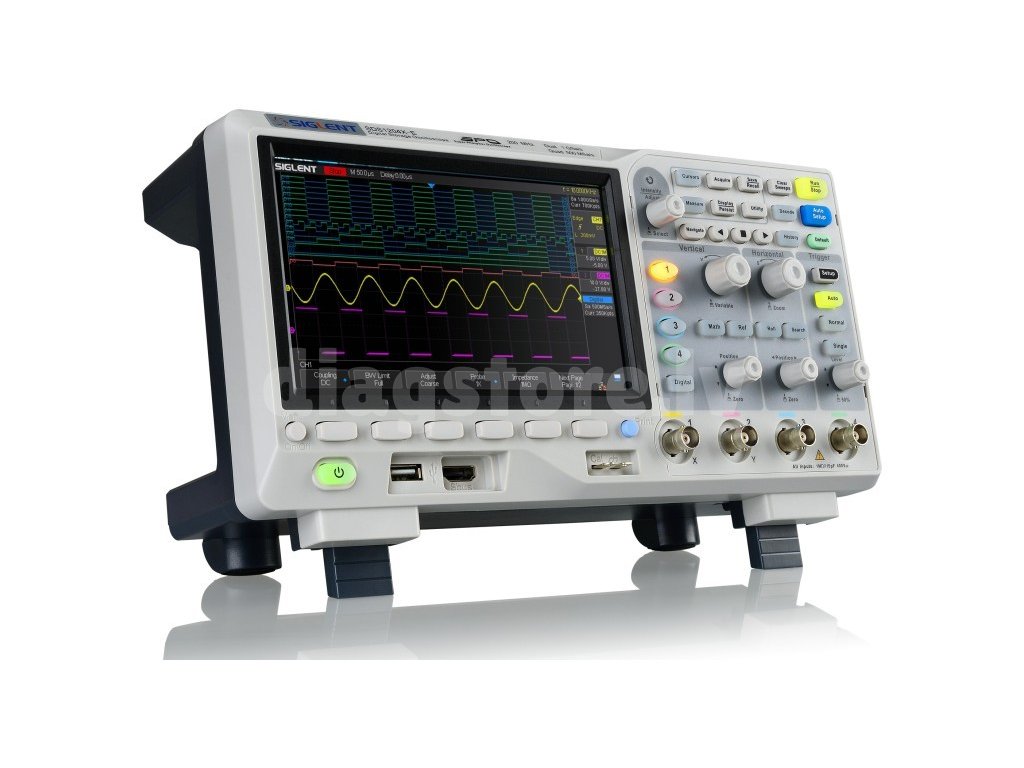

Siglent SDS1104X-E 4 kanālu osciloskops
Code: 1215Product detailed description
Šis ir četru kanālu modelis no "SDS1100X-E" sērijas, kas var mērīt līdz diviem kanāliem vienlaicīgi. Zondē ir divi ADC, tāpēc tā var mērīt divos kanālos vienlaicīgi, nezaudējot paraugu ņemšanas ātrumu. Ja visi kanāli ir aktīvi, zonde joprojām nodrošina 500MS/s katrā kanālā. Ar jauno programmatūras atjauninājumu ir pievienota "datu reģistrēšanas" funkcija, ļauj mērīt un reģistrēt paraugus ar ātrumu līdz 1 kSa/s vairākas stundas vai vairākas dienas. Šim modelim ir caurlaides spēja līdz 100 MHz un 14 Mpts divos aktīvos kanālos vai 7 Mpts četros aktīvos kanālos.
Super Phospor
Osciloskops ir aprīkots ar "Super Phospor" tehnoloģiju, kas nodrošina augstu signāla skaidrību un ļoti zemu trokšņu līmeni. Izmantojot šo tehnoloģiju, ir nepieciešams tikai 500 µV uz vienu atzaru. Šī tehnoloģija ietver arī nepārtrauktu signāla pārraidi neatkarīgi no procesora vai ekrāna, tādējādi atklājot kļūdas, kas parastajā diapazonā nav redzamas. Standarta komplektācijā ietilpst arī zonde, kas spēj dekodēt signālus l2C, SPI, UART, UART, RS232, CAN un LIN diapazonā.
Optīvie piederumi
<Šim modelim pēc izvēles var pasūtīt funkciju ģeneratoru, lai paplašinātu diapazonu ar 25 MHz un 16 kanālu loģisko analizatoru. Šo paplašinājumu var pievienot jebkurā laikā, izmantojot USB interfeisu.Zondi var arī pievienot internetam, izmantojot ar interneta kabeli vai WiFi dongle, ko arī var iegādāties kā opciju. Tas ļauj kontrolēt zondi, izmantojot tīmekļa saskarni. Zondi var arī vadīt, izmantojot SCPI komandas. Lūdzu, sazinieties ar mums, lai saņemtu individuālu piedāvājumu.
<
Specifikācijas
| Bandwidth | 100 MHz |
| Kanāli | 4 |
| Apmiņa | 7 Mpts uz kanālu (izmantojot 4 kanālus) 14 Mpts uz kanālu (izmantojot 2 kanālus) |
| Vertikālā skala | 500 µV/div - 10 V/div |
| Horizontālā skala | 1 ns/div - 100 s/div |
| Zondes vājināšanās | 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1,000X, 2,000X, 5,000X, 10,000X |
| Frekvences atjaunināšanas ātrums |
100 000 wfm/s (normālā režīmā), 400 000 wfm/s (secīgā režīmā) | .
| Trigera veidi | Garmatūra, slīpums, impulsa platums, logs, reverss, intervāls, aptumšošana, modelis, video |

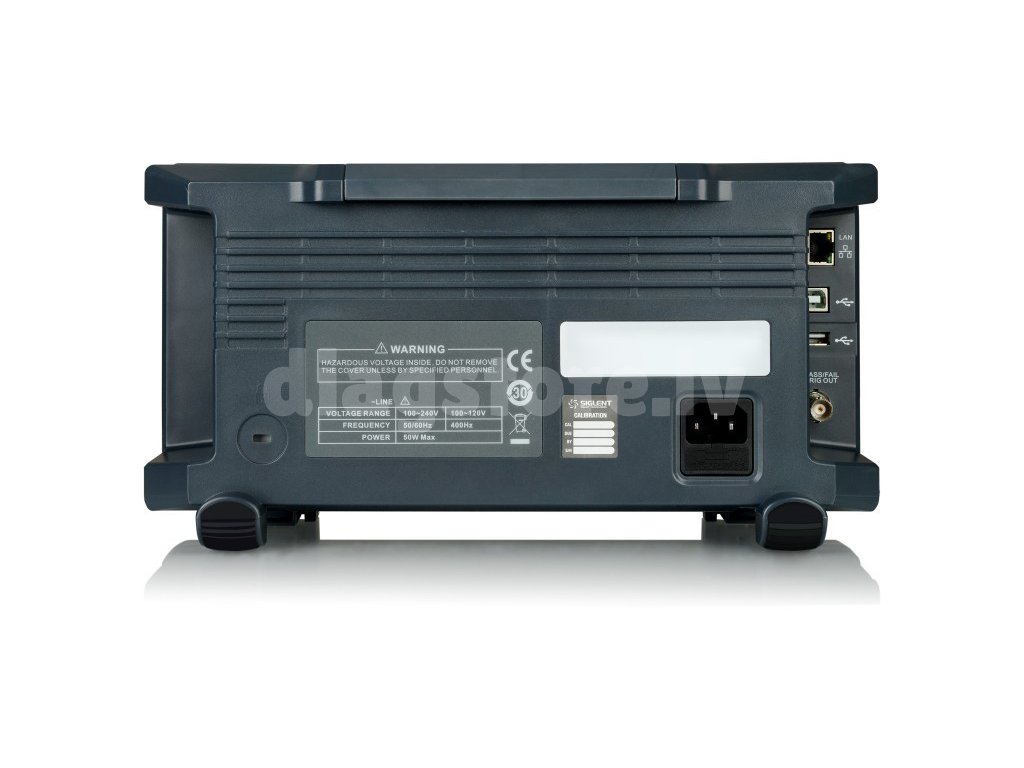

| Savienojums | USB resursdators, USB ierīce, LAN, Pass/Fail, Trigger Out, Sbus (Siglent MSO), WiFi, izmantojot dongle | .
| Dekodēšanas opcijas | IIC, SPI, UART/RS232, CAN, LIN |
| Skatīt | 7" TFT LCD (800x400) |
| Izmēri | 325 x 176 x 295 mm |
| Svars | 2,5 kg (3,5 kg, ieskaitot kasti) | .
Paketes saturs
- Siglent SDS1104X-E osciloskops
- USB kabelis
- 4 pasīvās zondes
- sertifikāts
- strāvas vads
- rokasgrāmata
Additional parameters
| Category: | Oscilloscopes |
|---|---|
| EAN: | 0722295836606 |
