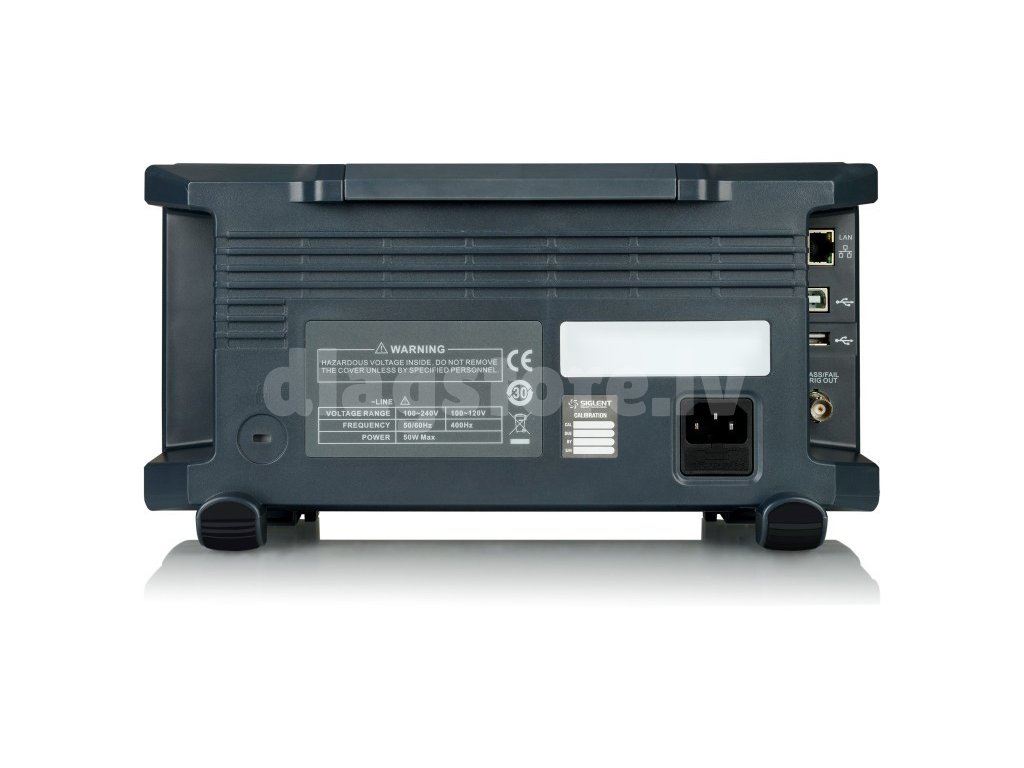

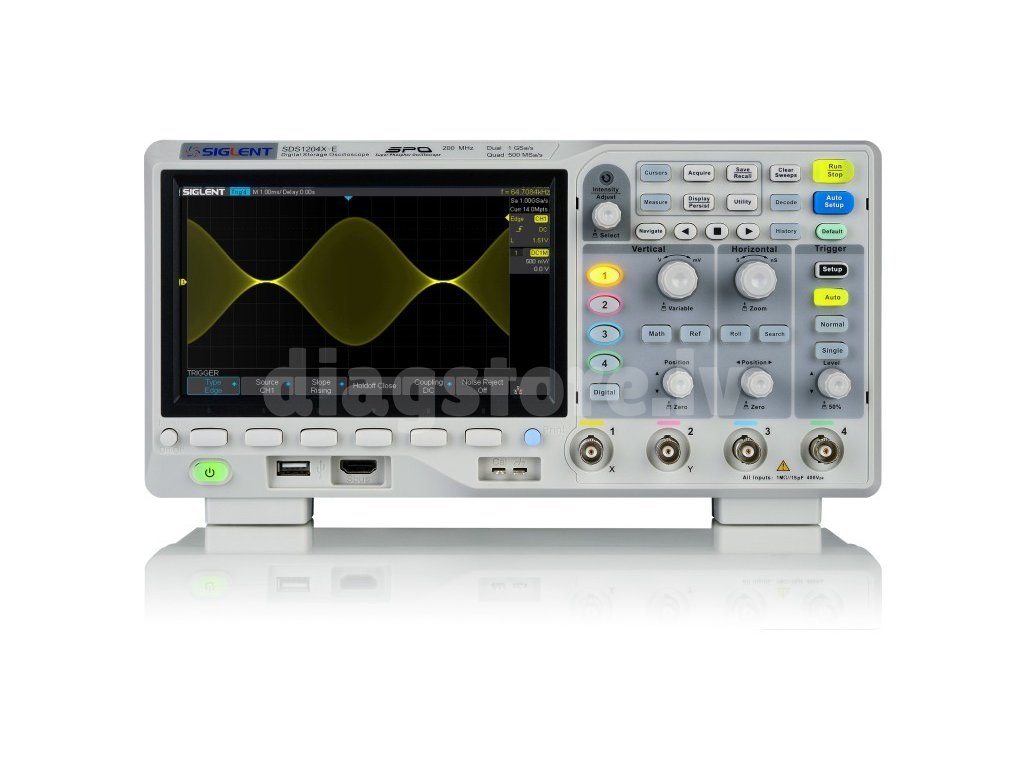

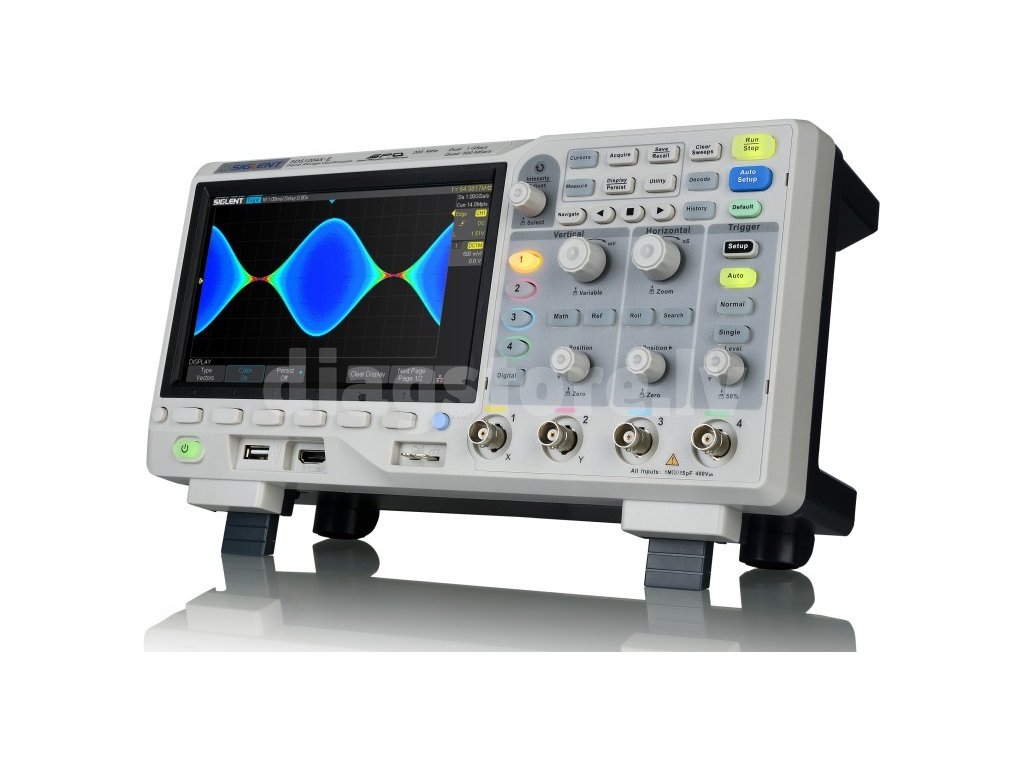

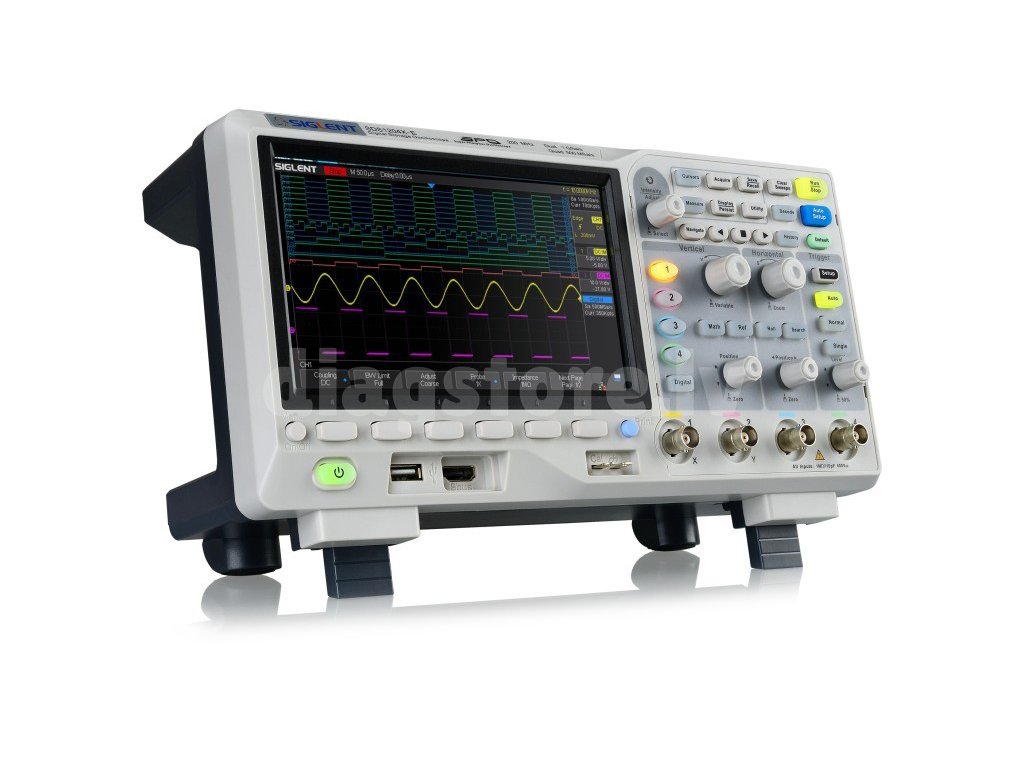

Siglent SDS1204X-E 4 kanālu osciloskops
Code: 1212Product detailed description
Sondai SDS1204X-E ir četru kanālu modelis sērijā "SDS1200X-E", kas var veikt mērījumus līdz pat divos kanālos vienlaicīgi. Zondē ir divi ADC, tāpēc tā var veikt mērījumus divos kanālos vienlaicīgi, nezaudējot paraugu ņemšanas ātrumu. Ja visi kanāli ir aktīvi, zondei joprojām ir 500MS/s uz kanālu. Šim modelim ir caurlaides spēja līdz 200 MHz un 14 Mpt četros aktīvos kanālos
.Super Phospor
Osciloskops ir aprīkots ar "Super Phospor" tehnoloģiju, kas nodrošina augstu signāla skaidrību un ļoti zemu trokšņu līmeni. Izmantojot šo tehnoloģiju, ir nepieciešams tikai 500 µV uz vienu zaru. Šī tehnoloģija ietver arī nepārtrauktu signāla pārraidi neatkarīgi no procesora vai ekrāna, tādējādi atklājot kļūdas, kas parastajā diapazonā nav redzamas. Standarta komplektācijā ietilpst arī zonde, kas spēj dekodēt signālus l2C, SPI, UART, UART, RS232, CAN un LIN diapazonā.
Optīvie piederumi
Šim modelim pēc izvēles var pasūtīt funkciju ģeneratoru , lai paplašinātu diapazonu ar 25 MHz un 16 kanālu loģisko analizatoru. Šo paplašinājumu jebkurā laikā var pievienot, izmantojot USB interfeisu.Zondi var arī pieslēgt internetam, izmantojot interneta kabeli vai WiFi dongle, ko arī var iegādāties kā opciju. Tas ļauj kontrolēt mērierīci, izmantojot tīmekļa saskarni. Zondi var arī vadīt, izmantojot SCPI komandas. Lai saņemtu individuālu piedāvājumu, sazinieties ar mums.
Specifikācijas
| Bandwidth | 200 MHz |
| Kanāli | 4 |
| Apmiņa | 14 Mpts uz kanālu |
| Vertikālā skala | 500 µV/div - 10 V/div |
| Horizontālā skala | 1 ns/div - 100 s/div |
| Zondes vājināšanās | 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1,000X, 2,000X, 5,000X, 10,000X |
| Frekvences atjaunināšanas ātrums |
100 000 wfm/s (normālā režīmā), 400 000 wfm/s (secīgā režīmā) | .
| Trigera veidi | Garmatūra, slīpums, impulsa platums, logs, reverss, intervāls, aptumšošana, modelis, video |
| Savienojums | USB resursdators, USB ierīce, LAN, Pass/Fail, Trigger Out, Sbus (Siglent MSO), WiFi, izmantojot dongle | .
| Dekodēšanas opcijas | IIC, SPI, UART/RS232, CAN, LIN |
| Skatīt | 7" TFT LCD (800x480) |
| Izmēri | 325 x 176 x 295 mm |
| Svars | 2,5 kg (3,5 kg, ieskaitot kasti) | .
Paketes saturs
- Siglent SDS1204X-E osciloskops
- USB kabelis
- 4 pasīvās zondes
- sertifikāts
- strāvas vads
- rokasgrāmata
